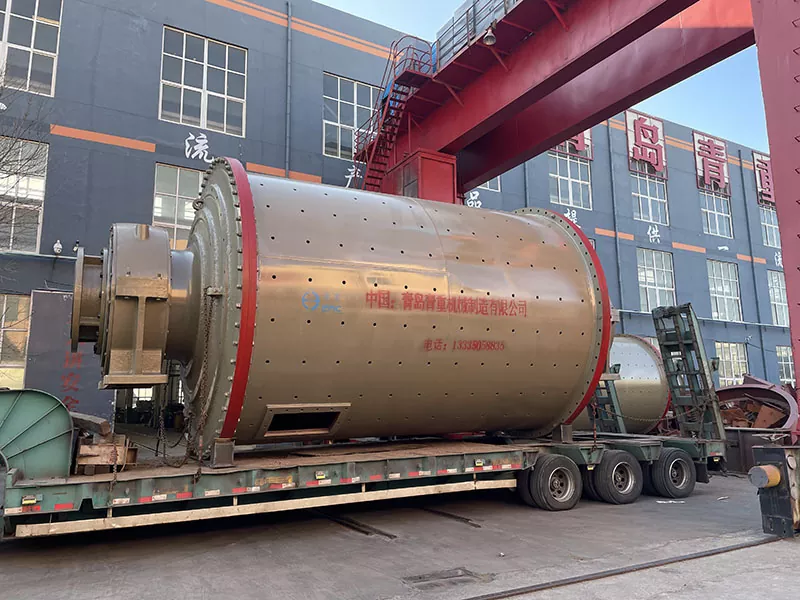

Máy nghiền bi tràn ướt

SỬ THI, một nhà máy và nhà cung cấp nổi tiếng ở Trung Quốc, giới thiệu Máy nghiền bi tràn ướt với chất lượng được đảm bảo. Được thiết kế để nghiền quặng hiệu quả cao, máy này kết hợp các vòng bi lăn tiên tiến để giảm ma sát, tăng cường độ bền và tiết kiệm năng lượng. Với cổng xả lớn, lớp lót sóng và hệ thống bôi trơn phun sương dầu, thiết bị này mang đến khả năng vận hành trơn tru, bảo trì dễ dàng và đầu ra đáng tin cậy. Lý tưởng cho việc khai thác, chế biến khoáng sản và các ứng dụng công nghiệp, nó đảm bảo sản xuất ổn định, tiết kiệm năng lượng và công suất cao.

Các tính năng và ưu điểm chính

Vòng bi lăn để giảm ma sát

Máy nghiền bi tràn ướt sử dụng vòng bi tang trống hai hàng lớn, giúp giảm đáng kể ma sát giữa các bộ phận chuyển động. Thiết kế này cho phép vận hành mượt mà hơn, khởi động và bảo trì dễ dàng hơn, đồng thời đạt được mức tiết kiệm năng lượng đáng kể.

Hiệu quả mài tối ưu

Được trang bị lớp lót sóng, máy nghiền làm tăng bề mặt tiếp xúc giữa vật liệu nghiền và quặng, tăng cường hiệu quả nghiền. Nó cũng cải thiện khả năng nâng của vật liệu bên trong xi lanh, góp phần mang lại thông lượng cao hơn và tiêu thụ năng lượng thấp hơn.

Công suất lớn và hoạt động linh hoạt

Sản phẩm có cổng xả lớn hỗ trợ công suất sản xuất cao hơn, từ 0,5 t/h cho các mô hình nhỏ đến 800 t/h cho các mô hình lớn. Thiết kế khung tích hợp tạo điều kiện thuận lợi cho việc xây dựng dân dụng và lắp đặt thiết bị, đặc biệt đối với các đơn vị có đường kính từ 2,1 mét trở xuống.

Hệ thống bôi trơn tiên tiến

Thiết bị bôi trơn phun sương dầu đảm bảo bôi trơn đáng tin cậy cho tất cả các bánh răng lớn và nhỏ, ngăn ngừa thời gian ngừng hoạt động và kéo dài tuổi thọ của thiết bị.

Nguyên tắc làm việc

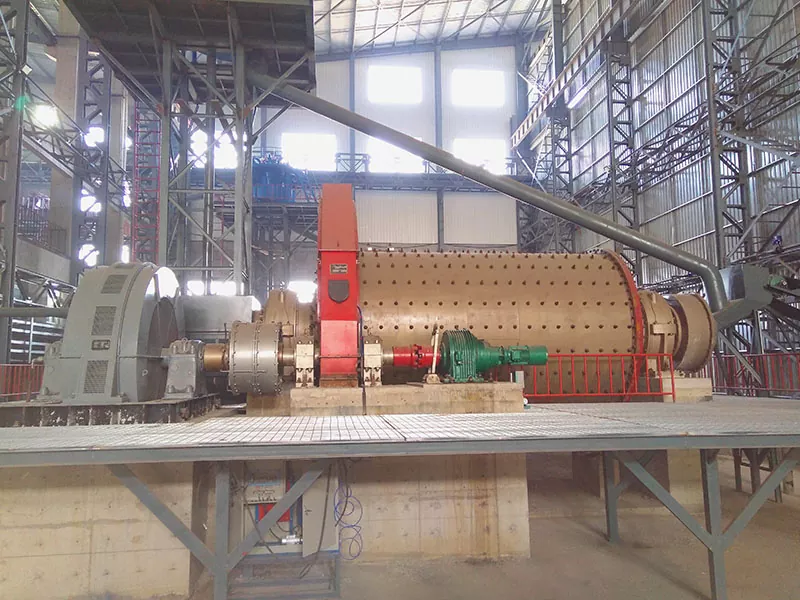

Sản phẩm hoạt động dựa trên sự kết hợp giữa nguyên lý tác động và tự mài. Vật liệu đi vào xi lanh ở đầu cấp liệu và được điều khiển bởi chuyển động quay của xi lanh, chịu tác động từ các viên bi thép và tự mài trong chính quặng. Cấp liệu liên tục tạo ra áp lực, di chuyển vật liệu từ đầu cấp liệu đến đầu xả.

Thiết kế xả tràn đảm bảo bùn chảy tự nhiên qua trục rỗng ở đầu xả. Các lưỡi chống xoắn ốc trong trục rỗng đưa những viên bi quá khổ và quặng thô trở lại máy nghiền để nghiền tiếp. Cấu trúc bao gồm nhiều thành phần:

· Bộ phận cho ăn

· Ổ trục chính

· Bộ phận quay

· Hệ thống truyền động (bánh răng lớn và nhỏ)

· Ly hợp khí

· Động cơ chính và thiết bị truyền động chậm

· Thiết bị kích

· Hệ thống bôi trơn

· Hệ thống điều khiển điện

Thiết kế tích hợp này cho phép nó duy trì hoạt động ổn định, hiệu quả cao và giảm nhu cầu bảo trì, khiến nó phù hợp để xử lý liên tục ở quy mô lớn.

Thông số kỹ thuật mô hình

Bảng sau đây trình bày các thông số chi tiết cho Máy nghiền bi tràn ướt EPIC, đảm bảo bạn chọn loại phù hợp nhất cho hoạt động của mình:

Lợi ích tiết kiệm năng lượng và bảo trì

1. Giảm 20–30% năng lượng:

Việc sử dụng vòng bi lăn thay vì vòng bi trượt giúp giảm ma sát và chi phí năng lượng vận hành.

2. Lớp lót bền:

Lớp lót sóng cải thiện hiệu quả mài và giảm mài mòn, giảm thiểu thời gian ngừng hoạt động.

3. Cài đặt dễ dàng:

Thiết kế khung tích hợp hỗ trợ lắp đặt nhanh chóng và vận hành ổn định.

4. Bôi trơn đáng tin cậy:

Hệ thống bôi trơn phun sương dầu bảo vệ bánh răng và vòng bi, kéo dài tuổi thọ.

Máy nghiền bi tràn ướt cũng cho phép người vận hành tối ưu hóa chu trình nghiền với sự can thiệp thủ công tối thiểu, đảm bảo sản xuất liên tục, đáng tin cậy.

Máy nghiền bi tràn ướt EPIC so với các lựa chọn thay thế phổ biến

Ứng dụng và sử dụng trong ngành

Sản phẩm này được ứng dụng rộng rãi tại:

· Hoạt động khai thác để nghiền vàng, đồng và các loại quặng khác

· Nhà máy chế biến khoáng sản cần nghiền mịn

· Các ngành nhằm giảm chi phí năng lượng vận hành và bảo trì

· Dự án yêu cầu thiết bị hoạt động liên tục, công suất cao

Nó đặc biệt phù hợp cho các dự án yêu cầu hiệu quả sử dụng năng lượng, độ tin cậy và hiệu suất lâu dài.

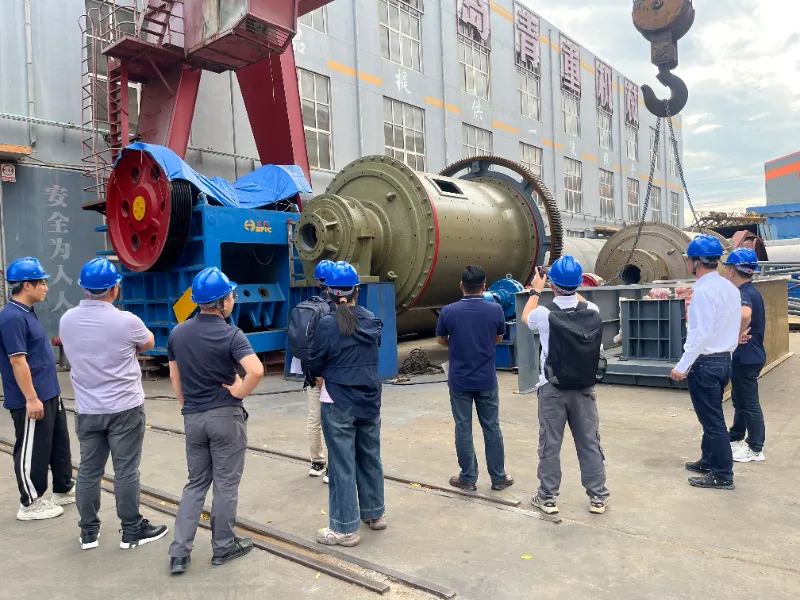

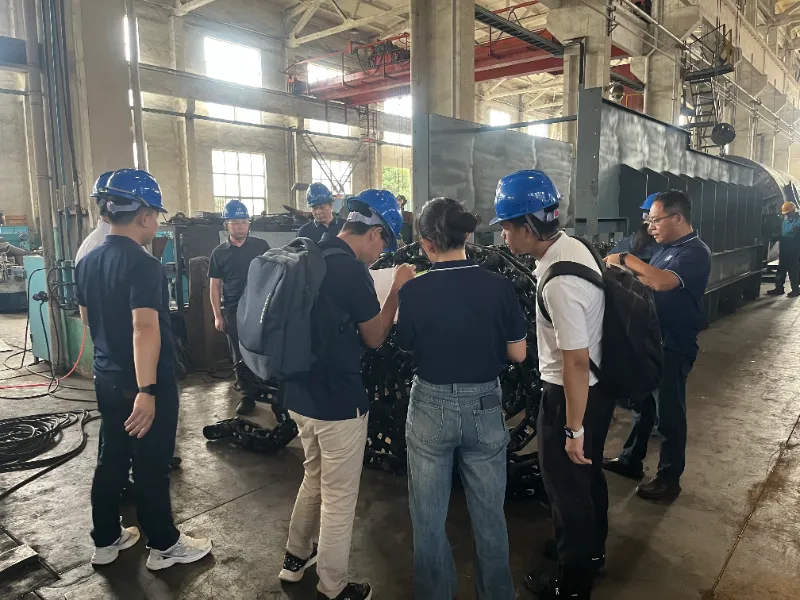

Xác minh nhà máy tại chỗ của khách hàng nước ngoài

Các đối tác khai thác mỏ ở Đông Nam Á đã đến thăm nhà máy Thanh Đảo của EPIC để kiểm tra và nghiệm thu Máy nghiền bi trước khi vận chuyển. Họ đã kiểm tra các ổ trục chính, bánh răng chu vi, ống lót xi lanh và hệ thống bôi trơn bằng sương mù dầu của máy nghiền, đồng thời xem xét chất lượng hàn, gia công và lắp ráp tại chỗ. Sau đó, các cuộc thảo luận kỹ thuật sẽ đề cập đến loại quặng của khách hàng, độ mịn mục tiêu, quy mô cấp liệu và sản lượng, cùng với hướng dẫn lắp đặt và bảo trì dài hạn. Việc nghiệm thu đã khẳng định chất lượng của thiết bị và củng cố sự hợp tác lâu dài với các đối tác Đông Nam Á của chúng tôi — bởi vì đối với một máy nghiền bi, việc xem thiết bị trước khi vận chuyển là bằng chứng thực sự duy nhất.

Tại sao chọn EPIC?

SỬ THIđược công nhận là nhà sản xuất và cung cấp thiết bị chế biến khoáng sản hàng đầu Trung Quốc. Máy nghiền bi tràn ướt EPIC đại diện cho một giải pháp đáng tin cậy, tiết kiệm năng lượng và hiệu suất cao cho các ngành khai thác mỏ và chế biến khoáng sản trên toàn thế giới. Sự kết hợp giữa công nghệ ổ lăn tiên tiến, thiết kế mài tối ưu và cấu trúc chắc chắn khiến nó trở thành lựa chọn lý tưởng cho các hoạt động hiện đại nhằm đạt năng suất lâu dài và tiết kiệm chi phí. Việc chọn EPIC đảm bảo:

· Kinh nghiệm và Chuyên môn:

Nhiều thập kỷ kỹ thuật chuyên ngành trong thiết kế máy nghiền.

· Đảm bảo chất lượng:

Vật liệu bền, kiểm tra nghiêm ngặt và kiểm soát chất lượng nghiêm ngặt.

· Hỗ trợ chuyên nghiệp:

Tư vấn, hướng dẫn lắp đặt và dịch vụ hậu mãi.

· Giải pháp tùy chỉnh:

Thiết bị được thiết kế riêng cho các loại quặng cụ thể, năng lực sản xuất và yêu cầu vận hành.

Câu hỏi thường gặp

Câu hỏi 1: Sản phẩm được sử dụng để làm gì?

Máy nghiền bi được sử dụng để nghiền mịn quặng trong các nhà máy chế biến khoáng sản. Nó nghiền vàng, đồng, sắt, chì-kẽm và các loại quặng khác bằng cách kết hợp va chạm bi thép với quặng tự mài. Thiết kế xả tràn cho phép bùn chảy tự nhiên ra khỏi trục rỗng, lý tưởng cho các mạch nghiền mịn liên tục, công suất cao.

Câu 2: Sự khác biệt giữa máy nghiền bi tràn và máy nghiền bi xả ghi là gì?

Máy nghiền bi tràn xả bùn qua một trục rỗng ở đầu xả, trong khi máy nghiền dạng ghi sử dụng tấm ghi để giữ lại vật liệu thô. Máy nghiền tràn có cấu trúc đơn giản hơn, dễ bảo trì hơn và phù hợp hơn cho việc nghiền mịn. Máy nghiền dạng ghi thường được chọn để nghiền thô hoặc khi yêu cầu mức bùn thấp hơn.

Câu hỏi 3: Máy nghiền bi của EPIC hỗ trợ phạm vi công suất nào?

Máy nghiền bi của EPIC hỗ trợ phạm vi công suất từ ​​0,5 t/h cho các mô hình nhỏ đến 800 t/h cho các đơn vị lớn, đáp ứng các nhu cầu sản xuất trong phòng thí nghiệm, thí điểm và quy mô lớn. Đối với các dự án nghiền mịn tiêu chuẩn, phạm vi làm việc điển hình là 20–160 t/h.

Câu 4: Thiết kế ổ lăn có thể tiết kiệm được bao nhiêu năng lượng?

Bằng cách thay thế vòng bi trượt thông thường bằng vòng bi tang trống hai hàng lớn, máy nghiền giảm ma sát giữa các bộ phận chuyển động và cắt giảm mức tiêu thụ năng lượng vận hành từ 20–30%. Nó cũng làm giảm mô-men xoắn khởi động, có nghĩa là khởi động êm ái hơn và ít gây căng thẳng hơn cho động cơ và hệ thống truyền động.

Câu 5: Tấm lót sóng là gì và tại sao nó lại quan trọng?

Tấm lót sóng là tấm lót dạng sóng được lắp đặt bên trong xi lanh máy nghiền. Hình dạng sóng của nó làm tăng bề mặt tiếp xúc giữa vật liệu nghiền và quặng, đồng thời cải thiện khả năng nâng của vật liệu. Điều này dẫn đến hiệu suất nghiền cao hơn, sản lượng cao hơn và mức tiêu thụ năng lượng trên mỗi tấn quặng thấp hơn.

Câu 6: Hệ thống bôi trơn phun sương dầu có tác dụng gì?

Hệ thống bôi trơn phun sương dầu cung cấp sương mù dầu liên tục, có kiểm soát tới bánh răng chu vi, bánh răng nhỏ và ổ trục chính. Nó ngăn chặn sự tiếp xúc giữa kim loại với kim loại, giảm mài mòn, tránh thời gian ngừng hoạt động ngoài kế hoạch và kéo dài tuổi thọ của hệ thống truyền động — đặc biệt quan trọng đối với các nhà máy hoạt động 24/7 ở các địa điểm khai thác ở xa.

Q7: Kích thước nạp và kích thước xả tối đa là bao nhiêu?

Kích thước nguồn cấp dữ liệu tối đa tùy thuộc vào kiểu máy. Đối với dòng PE và PEX của EPIC, kích thước cấp liệu nằm trong khoảng từ 80 mm đến 1.020 mm và phạm vi đầu ra xả có thể điều chỉnh là 5–300 mm. Đối với các mạch nghiền mịn, máy nghiền thường được ghép nối với máy nghiền và bộ phân loại để kiểm soát kích thước sản phẩm cuối cùng.

Câu hỏi 8: Nhà máy có thể được tùy chỉnh cho một loại quặng hoặc dự án cụ thể không?

Đúng. EPIC cung cấp các giải pháp tùy chỉnh dựa trên loại quặng, độ mịn mục tiêu, kích thước cấp liệu, thông lượng, độ cao của địa điểm, điều kiện cung cấp điện và lắp đặt. Các tùy chọn tùy chỉnh bao gồm kích thước xi lanh, cấu hình ống lót, loại vòng bi, cấu hình truyền động và hệ thống điều khiển, cùng với hướng dẫn lắp đặt tại chỗ và hỗ trợ bảo trì dài hạn.

Câu 9: Yêu cầu lắp đặt và bảo trì là gì?

Đối với các khối có đường kính từ 2,1 m trở xuống, thiết kế khung liền khối giúp đơn giản hóa việc xây dựng dân dụng và rút ngắn thời gian lắp đặt. Bảo trì định kỳ chủ yếu bao gồm kiểm tra lớp lót, kiểm tra hệ thống bôi trơn và giám sát độ mòn bánh răng. Hệ thống bôi trơn phun sương dầu giúp giảm sự can thiệp thủ công và giữ cho máy nghiền hoạt động đáng tin cậy với thời gian ngừng hoạt động tối thiểu.

Câu 10: Thời gian thực hiện là bao lâu và làm cách nào để nhận được báo giá?

Thời gian thực hiện tiêu chuẩn thường là 30–60 ngày tùy thuộc vào mẫu mã và số lượng đặt hàng. Để nhận báo giá, hãy gửi cho chúng tôi loại quặng, cỡ thức ăn, độ mịn mục tiêu, công suất yêu cầu (t/h), điều kiện tại địa điểm và nguồn điện. Đội ngũ kỹ thuật của chúng tôi sẽ đề xuất mẫu phù hợp và cung cấp báo giá đầy đủ.

Q11: Khách hàng ở nước ngoài có thể kiểm tra nhà máy trước khi giao hàng không?

Đúng. EPIC chào đón khách hàng nước ngoài đến thăm cơ sở sản xuất Thanh Đảo để kiểm tra tại chỗ nhà máy và nghiệm thu thiết bị trước khi giao hàng. Khách hàng có thể xem xét vòng bi chính, bánh răng chu vi, ống lót xi lanh, hệ thống bôi trơn phun sương dầu và chất lượng hàn, gia công và lắp ráp. Các cuộc thảo luận kỹ thuật bao gồm loại quặng, độ mịn mục tiêu, quy mô cấp liệu, thông lượng, hướng dẫn lắp đặt và bảo trì dài hạn.

Câu 12: Tại sao chọn EPIC thay vì các nhà cung cấp máy nghiền bi khác?

SỬ THI có nhiều thập kỷ chuyên môn về thiết kế máy nghiền, sử dụng vật liệu bền và kiểm soát chất lượng nghiêm ngặt, đồng thời cung cấp tư vấn, hướng dẫn lắp đặt và dịch vụ hậu mãi. Máy nghiền bi tràn ướt kết hợp công nghệ ổ lăn, thiết kế lớp lót dạng sóng và bôi trơn bằng phun sương dầu để tiết kiệm năng lượng 20–30% và hiệu suất lâu dài đáng tin cậy.
