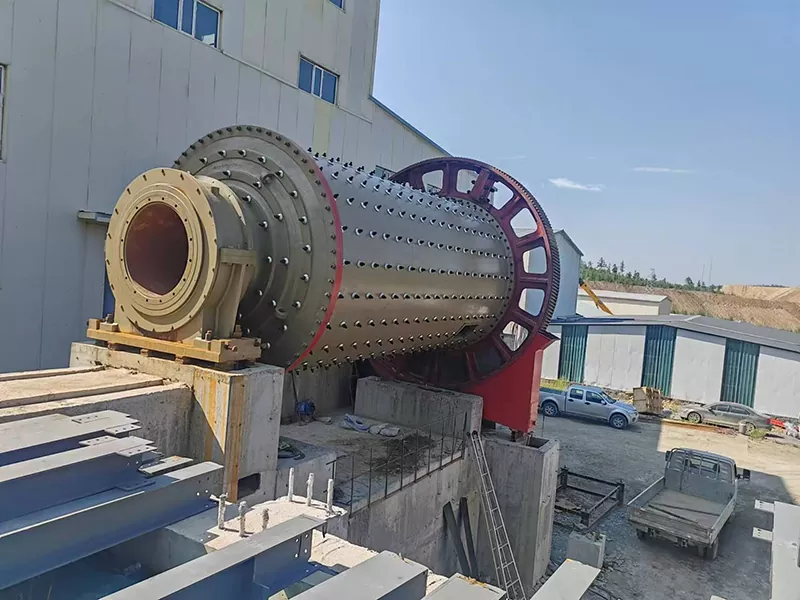

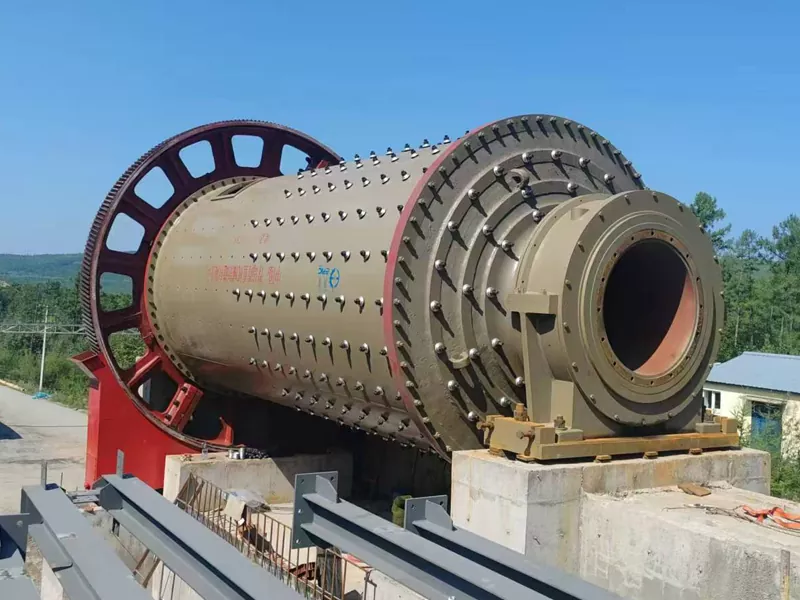

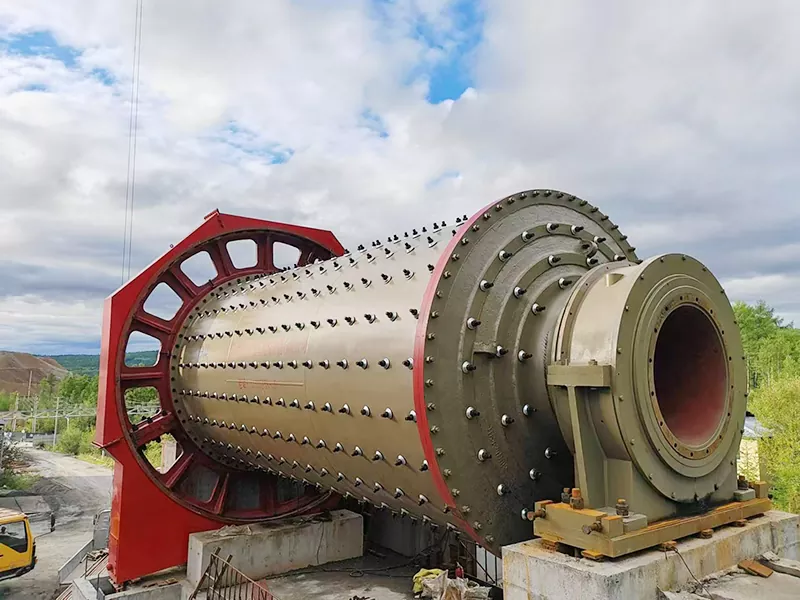

Máy nghiền bi tiết kiệm năng lượng

Máy nghiền bi tiết kiệm năng lượng được cung cấp bởi một nhà sản xuất chuyên nghiệp--SỬ THI, cung cấp giải pháp hiệu suất cao, đáng tin cậy để nghiền quặng thô. Là sản phẩm xuất khẩu hàng đầu, máy nghiền bi này tích hợp công nghệ tiên tiến, tiết kiệm năng lượng và kết cấu chắc chắn để đáp ứng nhu cầu chế biến khoáng sản hiện đại.

Thông số sản phẩm

Tại sao chọn máy nghiền bi Grate của chúng tôi？

Ứng dụng

· Nghiền quặng thô bằng vàng, đồng, sắt và các hoạt động khai thác kim loại màu và kim loại màu khác.

· Thích hợp cho các nhà máy chế biến khoáng sản quy mô lớn đòi hỏi công suất cao và kích thước hạt ổn định.

· Được sử dụng trong cả quy trình nghiền ướt và khô để cải thiện tính linh hoạt và hiệu quả.

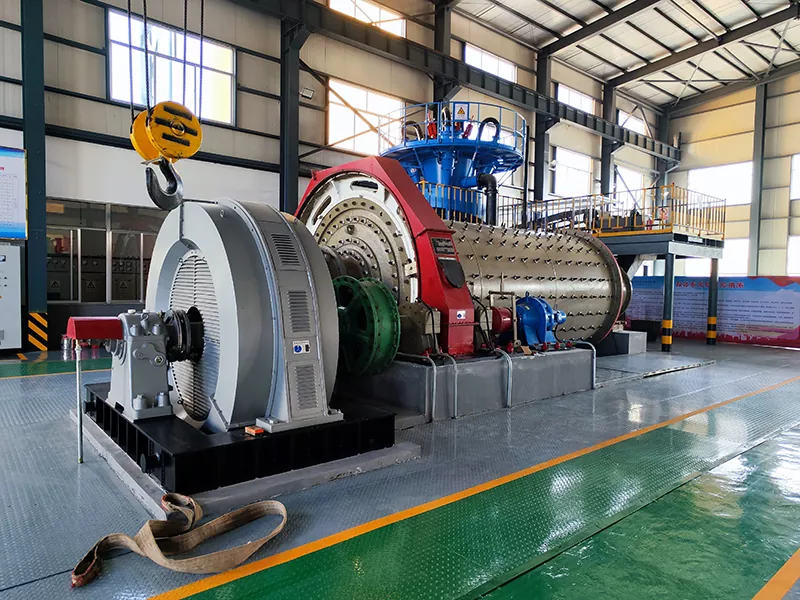

Cách thức hoạt động của Máy nghiền bi ghi

Máy nghiền bi ghi EPIC quay chậm thông qua một thiết bị truyền động. Vật liệu được nạp từ đầu nạp của xi lanh. Bên trong, các viên bi thép tác động vào vật liệu và hỗ trợ quá trình tự mài. Nguồn cấp dữ liệu liên tục đẩy vật liệu về phía đầu xả. Một tấm lưới đẩy quặng ra ngoài đồng thời ngăn không cho bi thép phóng ra, đảm bảo giảm thiểu việc mài quá mức. Vòng bi lăn ở cả hai đầu thay thế vòng bi trượt, giảm đáng kể mức tiêu thụ năng lượng.

Các tính năng chính trong hoạt động:

1. Lớp lót hình khuyên có rãnh giúp tối đa hóa bề mặt tiếp xúc với quặng bi, nâng cao hiệu quả nghiền.

2. Vòng bi tang trống hai dãy lớn giúp giảm lực cản và ma sát khi khởi động.

3. Bôi trơn bằng sương mù dầu đảm bảo bánh răng hoạt động liên tục và đáng tin cậy.

4. Được thiết kế cho công suất sản xuất lớn, lên tới 160 tấn/giờ.

5. Lắp đặt linh hoạt: các khối nhỏ (đường kính <2,1m) sử dụng khung tích hợp để xây dựng dân dụng thuận tiện.

Ưu điểm tiết kiệm năng lượng

· Hiệu ứng mài được tối ưu hóa:

Các lớp lót dạng sóng nâng vật liệu lên, tăng cường khả năng mài đồng thời giảm năng lượng.

· Chi phí vận hành thấp hơn:

Vòng bi lăn của Máy nghiền bi ghi tiết kiệm năng lượng giảm ma sát, tiết kiệm 20-30% năng lượng.

· Năng suất cao hơn:

Cổng xả lớn và khả năng nghiền quá mức có kiểm soát giúp cải thiện sản lượng.

· Dễ bảo trì:

Bôi trơn bằng sương mù dầu và các bộ phận theo mô-đun giúp đơn giản hóa việc bảo trì.

So sánh với các lựa chọn thay thế thị trường

· Thiết kế tiết kiệm năng lượng của EPIC vượt trội so với các máy nghiền bi tràn truyền thống bằng cách giảm thiểu việc mài quá mức.

· Xuất khẩu toàn cầu chứng tỏ khả năng thích ứng và hiệu suất của sản phẩm đối với nhiều loại khoáng sản đa dạng.

· Các tùy chọn có thể tùy chỉnh cho các nhu cầu cụ thể của dự án cho phép kiểm soát chính xác kích thước hạt và hiệu quả nghiền.

Trường hợp dự án

Một nhà máy chế biến khoáng sản ở Đông Nam Á cần một giải pháp nghiền quặng vàng thô đáng tin cậy. Máy nghiền tràn hiện tại của họ đã nghiền vật liệu quá mức, gây ra mức tiêu thụ năng lượng cao và kích thước hạt không nhất quán. Họ đã chọn Máy nghiền bi Grate của EPIC để thay thế nó.

Xác minh tại chỗ

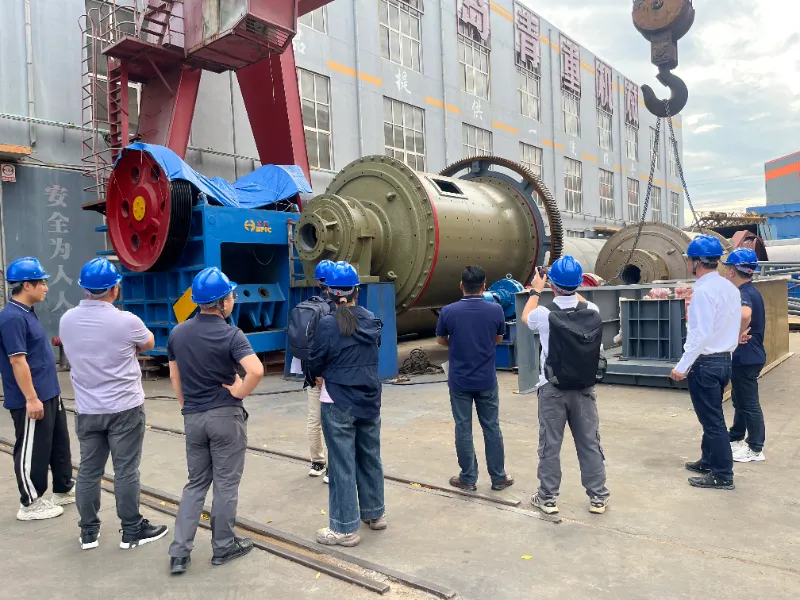

Trước khi giao hàng, đội ngũ kỹ thuật của khách hàng đã đến thăm nhà máy Thanh Đảo của EPIC để kiểm tra nhà máy. Họ tập trung vào ba thứ: hệ thống xả tấm ghi (để xác nhận rằng nó ngăn các viên bi thép thoát ra ngoài trong khi cho phép quặng thô đi qua), lắp đặt lớp lót hình khuyên có rãnh (để xác minh bề mặt tiếp xúc với quặng bi) và hệ thống bôi trơn sương mù dầu trên bánh răng chu vi và vòng bi chính. Nhóm cũng đã xem xét chất lượng hàn trên xi lanh và khả năng chịu lắp ráp của vòng bi tang trống hai hàng lớn.

Kết quả

Sau khi được nghiệm thu, nhà máy đã được vận chuyển và đưa vào vận hành tại chỗ. Khách hàng báo cáo hoạt động ổn định, kích thước hạt xả ổn định và mức tiêu thụ năng lượng giảm đáng kể so với máy nghiền tràn trước đây của họ. Dự án xác nhận rằng đối với quá trình nghiền quặng thô, thiết kế xả lưới giúp giảm thiểu việc nghiền quá mức và cải thiện hiệu suất toàn bộ của chu trình.

Tại sao chọn SỬ THI

1. Chuyên Thiết Bị Mài Thô

SỬ THIđã sản xuất máy nghiền từ năm 1988, với dòng sản phẩm bao gồm máy nghiền bi ghi, máy nghiền bi tràn, máy nghiền tự sinh, máy nghiền thanh và máy nghiền khuấy. Đối với các mạch nghiền thô, đội ngũ kỹ thuật của chúng tôi hiểu rõ phương pháp xả, biên dạng ống lót và loại ổ trục ảnh hưởng như thế nào đến sự phân bổ kích thước hạt và mức tiêu thụ năng lượng — và chúng tôi cấu hình từng máy nghiền cho phù hợp.

2. Công nghệ ổ lăn được tích hợp trong nhà

Máy nghiền bi ghi tiết kiệm năng lượng của chúng tôi sử dụng vòng bi tang trống hai hàng lớn thay vì vòng bi trượt. Thiết kế này không phải là một tiện ích bổ sung; nó được thiết kế vào cấu trúc máy nghiền ngay từ đầu, bao gồm gia công bệ ổ trục, căn chỉnh trục và định tuyến bôi trơn. Kết quả là mức tiêu thụ năng lượng thấp hơn 20–30% và khởi động dễ dàng hơn.

3. Tấm lót hình khuyên có rãnh — Được thiết kế, đúc và lắp bởi SỬ THI

Lớp lót hình khuyên có rãnh được sản xuất theo bản vẽ của EPIC và được lắp đặt tại xưởng của chúng tôi. Chúng tôi kiểm soát biên dạng rãnh, độ cứng vật liệu và khả năng chịu mài mòn để lớp lót mang lại sự tiếp xúc ổn định với quặng bi và tuổi thọ mài mòn có thể dự đoán được. Lớp lót thay thế cũng có sẵn cho dịch vụ sau bán hàng.

4. Năng lực sản xuất toàn diện

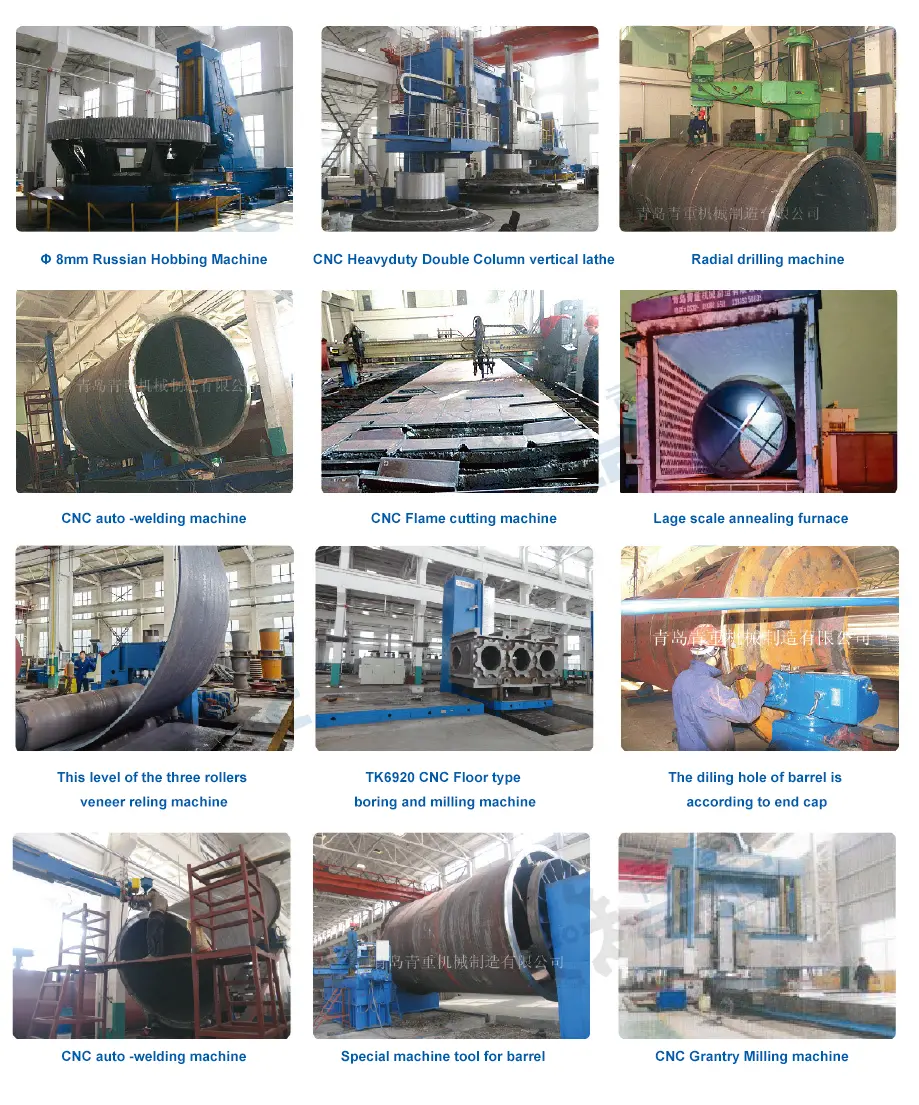

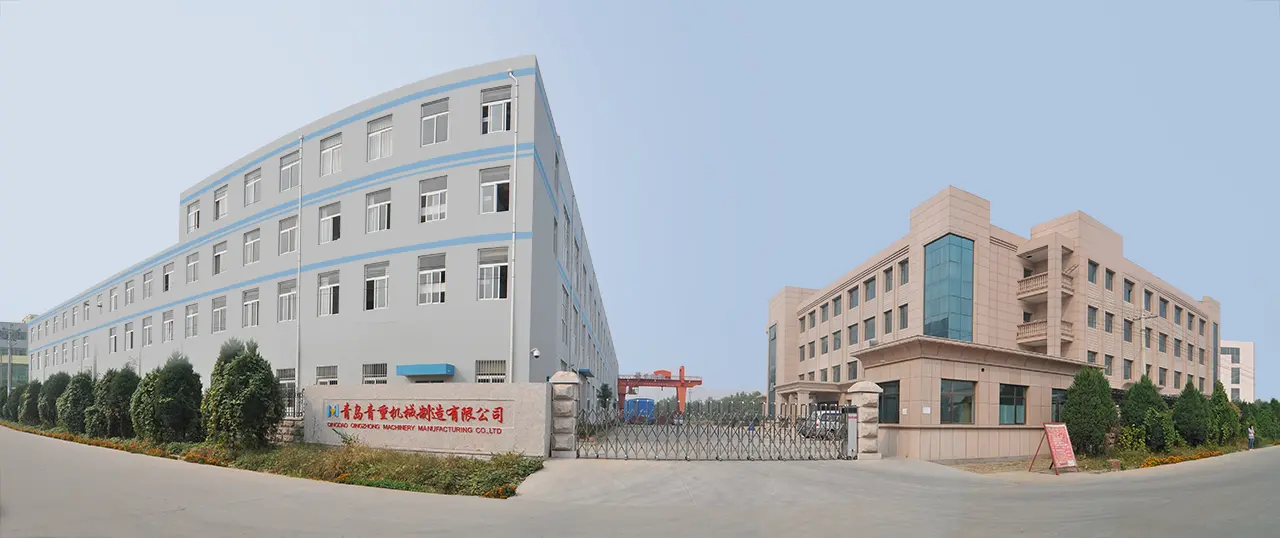

Cơ sở sản xuất Thanh Đảo của EPIC bao gồm đúc, gia công, hàn, lắp ráp và thử nghiệm. Máy nghiền bi dạng ghi có đường kính xi lanh lên tới 5,5 m và công suất động cơ chính 5.200 kW được sản xuất nội bộ, với dữ liệu năng lực sản xuất có thể được kiểm chứng tại nhà máy.

5. Kinh nghiệm dự án ở nước ngoài

Các nhà máy nghiền của EPIC được xuất khẩu sang Đông Nam Á, Nam Mỹ, Châu Phi, Trung Đông và Trung Á. Đội ngũ kinh doanh và kỹ thuật quốc tế của chúng tôi hỗ trợ các dự án ở nước ngoài từ việc lựa chọn mô hình, tùy chỉnh và kiểm tra nhà máy cho đến hướng dẫn lắp đặt và bảo trì dài hạn.

6. Chào mừng kiểm tra nhà máy

Khách hàng nước ngoài được chào đón đến thăm nhà máy Thanh Đảo của EPIC để kiểm tra hệ thống xả tấm ghi, ống lót hình khuyên có rãnh, hệ thống bôi trơn phun sương dầu, hàn xi lanh và cụm ổ trục trước khi giao hàng. Các cuộc thảo luận kỹ thuật bao gồm loại quặng, kích thước thức ăn, kích thước hạt mục tiêu, thông lượng, hướng dẫn lắp đặt và bảo trì dài hạn.

7. Tùy chỉnh cho mạch mài thô

Mỗi dự án nghiền thô có đặc điểm quặng, kích thước cấp liệu và kích thước hạt mục tiêu khác nhau. EPIC cung cấp các cấu hình tùy chỉnh bao gồm kích thước xi lanh, cấu hình ống lót, loại ổ trục, cấu hình truyền động, hệ thống điều khiển và thiết kế cổng xả, dựa trên các thông số dự án của bạn.

8. Phụ tùng thay thế và hỗ trợ sau bán hàng

SỬ THI cung cấp các lớp lót, tấm ghi, vòng bi, bánh răng và các bộ phận chịu mài mòn khác để đảm bảo toàn bộ thời gian sử dụng của máy nghiền. Các mẫu tùy chỉnh được nộp để sắp xếp lại. Khách hàng dài hạn nhận được dịch vụ ưu tiên về phụ tùng thay thế và hỗ trợ kỹ thuật.

Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa máy nghiền bi ghi và máy nghiền bi tràn là gì?

Máy nghiền bi ghi vật liệu xả vật liệu qua một tấm ghi ở đầu xả, tấm này giữ lại các bi thép trong khi cho quặng thô đi qua. Máy nghiền bi tràn xả bùn qua trục rỗng, tùy thuộc vào mức bùn. Máy nghiền ghi tốt hơn cho việc nghiền thô và giảm việc nghiền quá mức; máy nghiền tràn tốt hơn để nghiền mịn.

Câu 2: Máy nghiền bi Grate dùng để làm gì?

Nó được sử dụng để nghiền quặng thô trong các nhà máy chế biến khoáng sản, đặc biệt là vàng, đồng, sắt và các loại quặng sắt và kim loại màu khác. Nó phù hợp với các nhà máy quy mô lớn cần công suất cao (lên tới 160 t/h) và kích thước hạt ổn định, đồng thời hoạt động ở cả quy trình nghiền ướt và khô.

Câu 3: Làm thế nào để tấm ghi ngăn chặn các quả bóng thép phóng ra?

Tấm ghi có các khe có kích thước nhỏ hơn các viên bi thép nhưng đủ lớn để các hạt quặng đi qua. Khi máy nghiền quay, quặng được đẩy qua các khe nhờ cấp liệu liên tục, trong khi các viên bi thép vẫn ở bên trong xi lanh để nghiền tiếp. Thiết kế này giảm thiểu việc nghiền quá mức và giữ nguyên liệu nghiền trong máy nghiền.

Câu hỏi 4: Phạm vi công suất của Máy nghiền bi Grate của EPIC là bao nhiêu?

Model tiêu chuẩn hỗ trợ tốc độ lên tới 160 tấn/h. EPIC cũng cung cấp các mô hình lớn hơn cho các nhà máy chế biến khoáng sản công suất cao. Đối với công suất dành riêng cho dự án, hãy gửi cho chúng tôi loại quặng, kích thước thức ăn, kích thước hạt mục tiêu và sản lượng yêu cầu và các kỹ sư của chúng tôi sẽ đề xuất mô hình phù hợp.

Câu 5: Thiết kế ổ lăn có thể tiết kiệm được bao nhiêu năng lượng?

Bằng cách thay thế vòng bi trượt thông thường bằng vòng bi tang trống hai hàng lớn, máy nghiền giảm lực cản khởi động và ma sát, cắt giảm mức tiêu thụ năng lượng từ 20–30%. Nó cũng làm giảm mô-men xoắn khởi động, có nghĩa là khởi động êm ái hơn và ít gây căng thẳng hơn cho động cơ và hệ thống truyền động.

Câu hỏi 6: Lớp lót hình khuyên có rãnh là gì và tại sao nó lại quan trọng?

Tấm lót hình khuyên có rãnh là tấm lót dạng sóng được lắp đặt bên trong xi lanh. Các rãnh của nó làm tăng bề mặt tiếp xúc giữa vật liệu nghiền và quặng, đồng thời cải thiện khả năng nâng vật liệu bên trong máy nghiền. Điều này mang lại hiệu suất nghiền cao hơn, kiểm soát kích thước hạt tốt hơn và tiêu thụ năng lượng trên mỗi tấn quặng thấp hơn.

Câu 7: Sự khác biệt giữa máy nghiền bi ghi của EPIC và máy nghiền bi thông thường là gì?

Máy nghiền bi ghi của EPIC sử dụng vòng bi lăn thay vì vòng bi trượt, lớp lót hình khuyên có rãnh thay vì lớp lót phẳng và hệ thống bôi trơn phun sương dầu thay vì bôi trơn thủ công. Ba thay đổi này giúp tiết kiệm năng lượng từ 20–30%, năng suất cao hơn và bảo trì ít hơn so với các máy nghiền bi thông thường.

Câu hỏi 8: Nhà máy có thể được tùy chỉnh cho một loại quặng hoặc dự án cụ thể không?

Đúng. EPIC cung cấp các giải pháp tùy chỉnh dựa trên loại quặng, kích thước thức ăn, kích thước hạt mục tiêu, thông lượng, độ cao của địa điểm, điều kiện cung cấp điện và lắp đặt. Các tùy chọn tùy chỉnh bao gồm kích thước xi lanh, cấu hình ống lót, loại vòng bi, cấu hình truyền động và hệ thống điều khiển, cùng với hướng dẫn lắp đặt tại chỗ và hỗ trợ bảo trì dài hạn.

Câu 9: Yêu cầu lắp đặt cho máy nghiền bi ghi là gì?

Đối với các khối có đường kính hình trụ nhỏ hơn 2,1 m, EPIC sử dụng thiết kế khung tích hợp giúp đơn giản hóa việc xây dựng dân dụng và rút ngắn thời gian lắp đặt. Đối với các đơn vị lớn hơn, một cơ sở riêng biệt được sử dụng. EPIC cung cấp bản vẽ lắp đặt, hướng dẫn tại chỗ và hỗ trợ vận hành cho các dự án ở nước ngoài.

Câu 10: Thời gian thực hiện là bao lâu và làm cách nào để nhận được báo giá?

Thời gian thực hiện tiêu chuẩn thường là 30–60 ngày tùy thuộc vào mẫu mã và số lượng đặt hàng. Để nhận báo giá, hãy gửi cho chúng tôi loại quặng, cỡ thức ăn, cỡ hạt mục tiêu, công suất yêu cầu (t/h), điều kiện tại địa điểm và nguồn điện. Đội ngũ kỹ thuật của chúng tôi sẽ đề xuất mẫu phù hợp và cung cấp báo giá đầy đủ.

Q11: Khách hàng ở nước ngoài có thể kiểm tra nhà máy trước khi giao hàng không?

Đúng. EPIC chào đón khách hàng nước ngoài đến thăm cơ sở sản xuất Thanh Đảo để kiểm tra tại chỗ nhà máy và nghiệm thu thiết bị trước khi giao hàng. Khách hàng có thể xem lại hệ thống xả tấm ghi, ống lót hình khuyên có rãnh, hệ thống bôi trơn phun sương dầu, hàn xi lanh và cụm ổ trục. Các cuộc thảo luận kỹ thuật bao gồm loại quặng, kích thước thức ăn, kích thước hạt mục tiêu, thông lượng, hướng dẫn lắp đặt và bảo trì dài hạn.

Câu hỏi 12: Tại sao chọn Máy nghiền bi Grate của EPIC thay vì các nhà cung cấp khác?

SỬ THI có nhiều thập kỷ chuyên môn về thiết kế máy nghiền, sử dụng vật liệu bền và kiểm soát chất lượng nghiêm ngặt, đồng thời cung cấp tư vấn, hướng dẫn lắp đặt và dịch vụ hậu mãi. Máy nghiền bi ghi tiết kiệm năng lượng kết hợp công nghệ ổ lăn, thiết kế ống lót hình khuyên có rãnh và bôi trơn bằng sương mù dầu để tiết kiệm 20–30% năng lượng, công suất lên tới 160 tấn/giờ và hiệu suất lâu dài đáng tin cậy để nghiền quặng thô.

Tóm tắt lợi ích

· Mài hiệu suất cao với mức tiêu thụ năng lượng giảm.

· Thiết kế chắc chắn, bền bỉ để hoạt động lâu dài.

· Dễ dàng bảo trì và hệ thống bôi trơn đáng tin cậy.

· Các tùy chọn kích thước linh hoạt để đáp ứng yêu cầu hoạt động.

· Lựa chọn lý tưởng cho những người mua toàn cầu đang tìm kiếm thiết bị chế biến khoáng sản chất lượng cao, tiết kiệm chi phí.

Nhà máy bóng Grate EPIC đại diện cho đỉnh cao của công nghệ mài tiên tiến, kỹ thuật vượt trội và chuyên môn xuất khẩu toàn cầu. Cho dù nâng cấp các nhà máy hiện có hay xây dựng dây chuyền chế biến khoáng sản mới, máy nghiền bi này vẫn đảm bảo sản lượng tối đa, hiệu quả sử dụng năng lượng và độ tin cậy vận hành lâu dài.Chào mừng bạn đến liên hệ với chúng tôi!
